(煤)化工、网管、高危企业解决方案

        煤矿生产系统是最复杂的生产系统之一,由于煤矿的工程、地质和生产条件都是随时间、空间变化的,潜伏各种复杂的灾变可能。因此,“三维数字化矿山建设平台”既能在煤矿安全生产综合管理中成功应用,便适用于其他厂矿企业。如:(煤、油)化工、地下工程、网管工程、水利工程等。

三维数字化厂矿建设平台

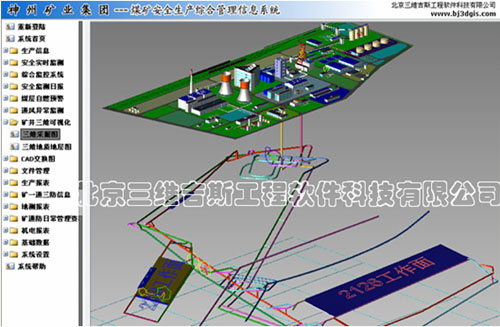

        三维数字化厂矿建设平台是在已应用多年和成熟的“三维数字化矿山信息系统平台”的基础上根据厂矿企业信息化的特点进行开发、改进完成的。该系统平台不仅是一个厂矿三维立体图形显示系统,更重要的,它是一套汇集了安全与生产相关信息的三维可视化信息系统建设平台。系统平台不仅实现安防实时监测信息与三维厂矿生产立体图形的关联与实时显示,而且实现了生产、工程、视频监控、人员定位、综合自动化控制及地理综合信息的联网共享。其特点是通过三维立体图将工程、生产、安全消防、视频监控、地形及办公自动化等多方面的信息直观、综合地反映出来,使集团公司、厂矿的各级管理者能够在一个视图上较全面地了解厂矿的安全与生产状态,为安全生产的管理、调度指挥、抢险救护提供综合的信息支持。因此,它又是一套先进 “三维数字化厂矿建设平台”。

  1. 建立企业门户

            发布企业新闻、动态、公告等,通过申请固定IP和域名,成为对外企业网站,实现远程异地(跨国、跨地区)登入系统,进行信息、视频图形查询与办公。

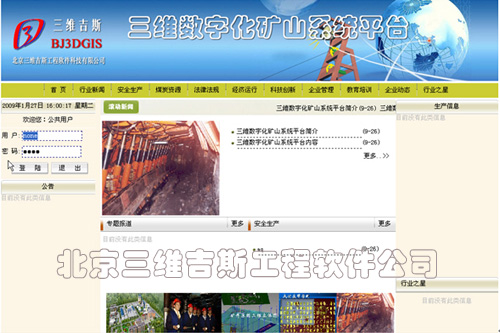

  2. 系统网站首页

    系统网站首页

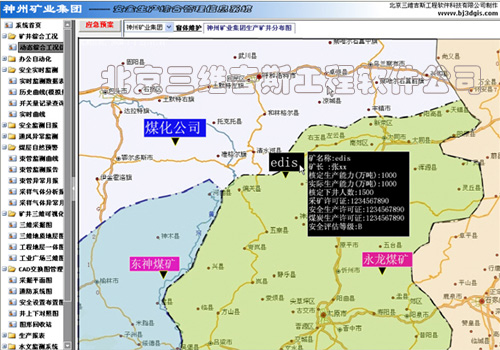

    厂矿地理分布图,将光标放到某个厂矿名称上,自动显示该厂矿的主要信息,双击厂矿名称自动打开该厂矿的生产工况动态图

    厂矿地理分布图,将光标放到某个厂矿名称上,自动显示其的主要信息,双击厂矿名称自动打开该厂矿的生产工况动态图。

  3. 三维地理信息子系统
    • 建立三维地理信息和工程、管道信息数据库;
    • 由地形数据,经过处理生成三维与二维地形等高线、地表面和地层体;
    • 由管道工程数据,经过自动处理生成的三维与二维图形;
    • 建立含厂矿工程与设施一体的三维可视化立体图。
    • 立体图任意缩放、旋转,可以揭开房顶查看车间内设备分布状态

      立体图任意缩放、旋转,可以揭开房顶查看车间内设备分布状态

  4. 厂矿辅助设计子系统
    • 以地形三维可视化立体图为设计基础和依据,设计和布置管道工程;根据导线方位、距离和坡度及管道断面参数,自动生成三维工程立体图;
    • 管道、渠沟布置设计与平面设计一样,系统自动将平面布置的管道、渠沟导线投影到三维地形上,生成沿地形面或相对距离的三维立体图。自动每间隔一段距离进行插值,求出三维坐标、方位和坡度。
    • 三维、二维图形处理、图形转换,与AUTOCAD兼容。
    • 三维任意方位、角度剖切图。

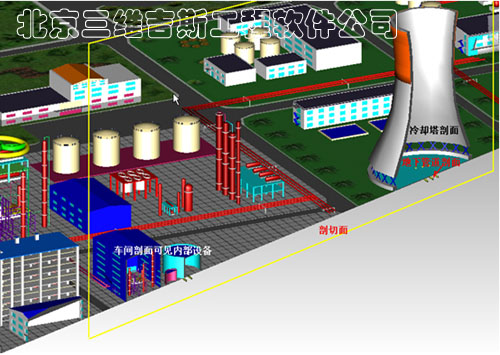

    • 厂区剖面图(显示厂房内、地形管道断面)

      厂区剖面图(显示厂房内、地形管道断面)

  5. 视频监控子系统

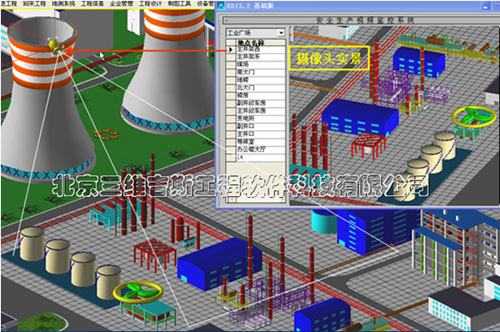

            三维数字化厂矿建设平台以最简捷的方式集成生产视频监控系统。通过系统平台的配置和接口,对厂区所有监控视频通道进行管理,将所有摄像头的空间位置和三维摄像头模型定位到三维厂区可视化立体图系统中,实现在三维厂区立体数字模型空间中,选择需要监控的摄像头,自动显示该视频图像信息,或者在视频摄像头名称列表中,点击选择任意摄像头名称,自动将三维场景及该摄像头定位到视图界面中心,同时自动显示视频实景图像。

  6. 视频监控点设置

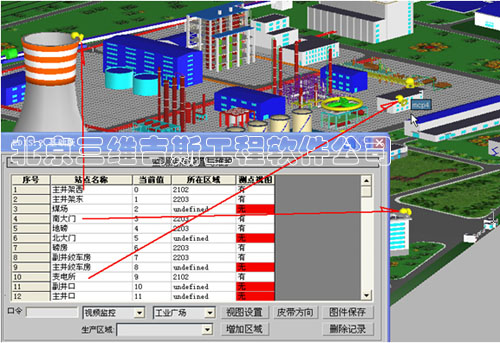

    视频监控点设置

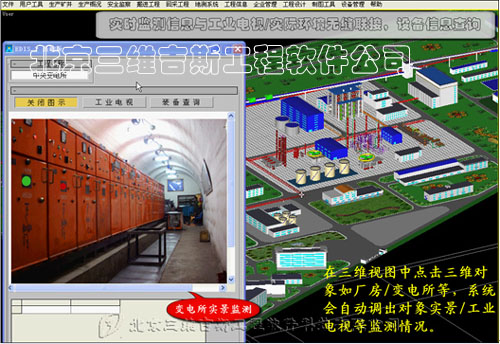

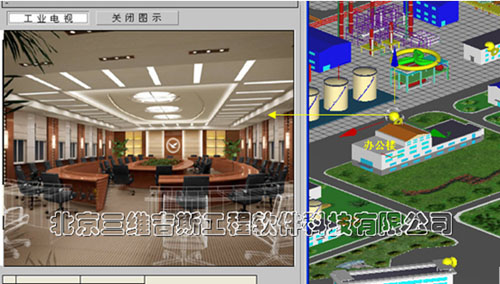

    在三维厂区立体图上点击摄像头图件,系统自动弹出窗口显示摄像头的实时图像信息。

    在三维厂区立体图上点击摄像头图件,系统自动弹出窗口显示摄像头的实时图像信息。

  7. 厂区安全、消防、生产状态与工况实时动态展现

    系统平台提供一系列快速了解厂区生产状况的功能。在厂矿三维造型图形上,分层次实时展现厂矿综合动态工况。

    主层次:展现厂矿地面、地下三维立体全貌,在一个画面中实时展现厂矿安全与生产的综合工况信息。

      • 生产系统状态(皮带、管道运输、提升、通风、排水等运行状态);
      • 消防、安全状态(主要有害气体实时含量与分布、监控设备状态、以及实时报警)

    第2层次,在主层次显示图形的基础上,通过点击图件自动展现其相关的详细信息:

            如:点击某一车间,弹出子窗体,分步展现:该车间内的视频图像(实景)、设备运行实时状态、安全监测实时信息、生产进度查询、工程参数查询等;


    第3层次:按自动化子系统,以实时动画组态显示设备的监控状态。

  8. 系统平台管理子系统
    • 三维、二维图形分类管理与查询
      工程图形文件管理不同于一般的文件(文档)管理,它除了具有文件的传送上报及文件共享与下载功能外,还能通过浏览器打开图形文件进行浏览查询。
      本系统平台采用了国际最先进的二维、三维图形处理技术,实现通过浏览器浏览CAD二维、三维工程图形。
    • 网页打开三维立体图(WEB3dgis)

      网页打开三维立体图(WEB3dgis)

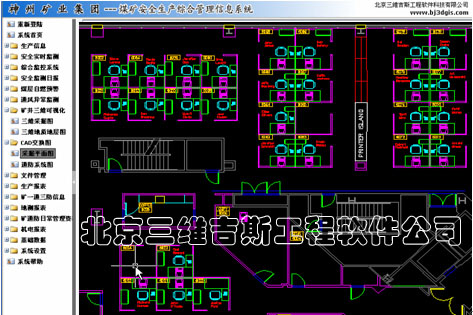

      CAD图浏览

      CAD图浏览

    • 平台系统维护功能
      由集团或厂矿系统管理员为集团或厂矿员工进行岗位、权限以及报表工作流程和查询方式的设置;主要包括:员工维护、部门维护、岗位维护、单位设置、菜单维护、报表流程配置、员工权限;企业网站维护等。
