三维矿山安全避险“六大系统”协同管理平台

(“六大系统”示范矿井配套产品)

         《国务院关于进一步加强企业安全生产工作的通知》中指出:“煤矿、非煤矿山要制定和实施生产技术装备标准,安装监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统等技术装备,并于3年之内完成。逾期未安装的,依法暂扣安全生产许可证、生产许可证。”
         矿山安全避险“六大系统”是国家强制推行的技术装备,根据矿山企业建立安全避险“六大系统”的需要,北京三维吉斯工程软件公司与相关单位合作,在“三维数字化矿山建设平台”系统软件的基础上进行改进完善,首次推出了三维矿山安全避险“六大系统”协同管理平台。2010年11月,参与了国家煤矿安全




生产监察局监制、“安全避险六大系统”课题组和安全电视中心编制的“建设完善安全避险六大系统,全面提升煤矿安全保障能力” 的宣传教学影视片,已在全国安全生产电视大会发布,全国发行。
         矿山整体安全避险系统的解决方案:“六大系统一平台”建设(可从下载中心下载演示文件)

         由于六大系统相互独立建设,信息不能共享和综合利用,而且每个系统要分别进入才能查询各个系统的信息,使用不方便,更重要的是在发生灾害时,不能快速、及时调用各系统的综合信息为安全避险和抢险救护提供决策支持。为此,迫切需要“六大系统”协同管理平台,以解决各大系统信息综合处理、应急决策与快速响应等问题。所以,“六大系统”协同管理平台建设对于充分发挥“六大系统”整体安全避险作用是极其重要的。“六大系统一平台”建设是矿山安全避险系统的整体解决方案。
        三维矿山安全避险“六大系统”协同管理平台的作用:
        (1)最大限度地发挥“六大系统”整体安全避险功效

        协同管理平将“六大系统”的信息融合到三维矿井采掘立体图中,达到全面、直观、实时动态地反映矿井安全生产状态和安全避险设施配套情况。在紧急情况下,通过平台自动预警、辅助决策、快速执行应急预案的功能,最大限度地发挥“六大系统”整体安全避险功效。
        (2)为“六大系统”建设项目验收和日常规范管理提供先进的技术手段
         协同管理平台除了对各大系统建设的使用效果进行了直观、全面的展现外,对于“六大系统”建设项目的相关图形(三维、二维技术图纸)、信息和资料(包括:设计资料、图纸,应急救援预案,岗位责任制与值班制度,值班、操作和维护人员的配备、培训情况,系统运行和管理资料,设备设施检测检验报告,设备供应单位和施工单位资质证明材料等)等,按照的《煤矿井下安全避险“六大系统”建设完善基本要求及检查验收暂行办法》要求进行分类管理,极大方便于“六大系统”建设完善工程的验收检查管理、日常维护管理,满足各级主管单位对矿井“六大系统”建设完善工程的监督监察的需要。
        (3)提供先进的安全避险演练和技术培训平台
        协同管理平台的三维可视化功能及完备的系统集成功能,极为适合全矿井安全避险和应急预案的演练或培训。

        三维矿山安全避险“六大系统”协同管理平台的技术方案
        “六大系统”协同管理平台以构建矿井整体安全避险系统为目的,为此,通过对各大系统的集成、信息汇总、分析处理,按矿井整体安全避险功能的需要,构建为以下几个系统:
        (1) 安全预警系统
        采集“六大系统”中的安全监测系统和人员定位系统实时数据,通过实时动态处理、分析,提供如下功能:
        ①在矿井三维采掘图中实时显示安全监测结果和报警测点的信息,使管理人员能够直观、全面地了解矿井安全生产动态;(图形页面中含综合信息:瓦斯、CO、人员分布、主扇、风机、皮带、绞车运行状态等)

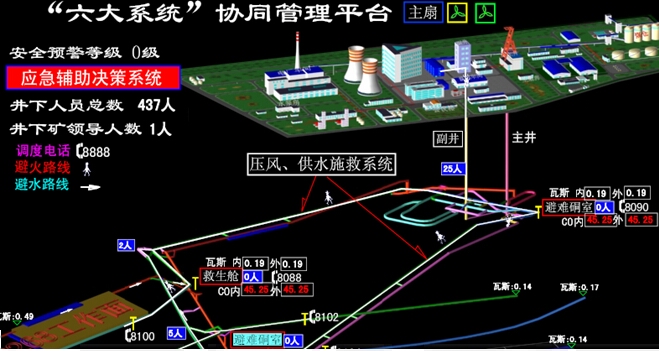

“六大系统”综合信息与三维矿井安全生产状态融合

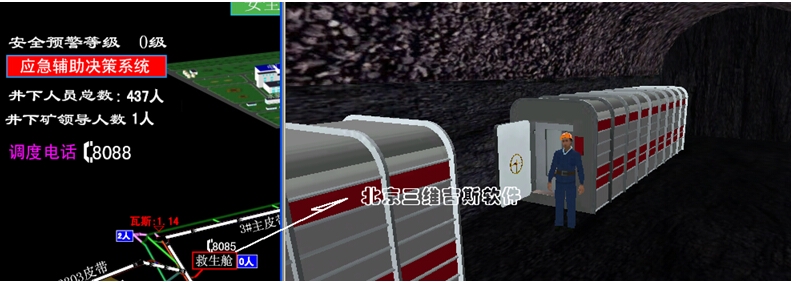

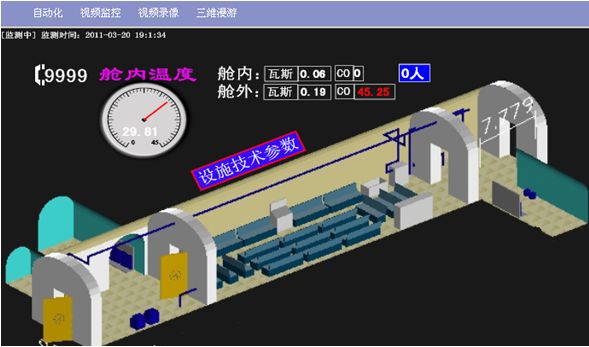

紧急避难硐室监测监控及技术参数(点击“设施技术参数”自动显示技术数据)

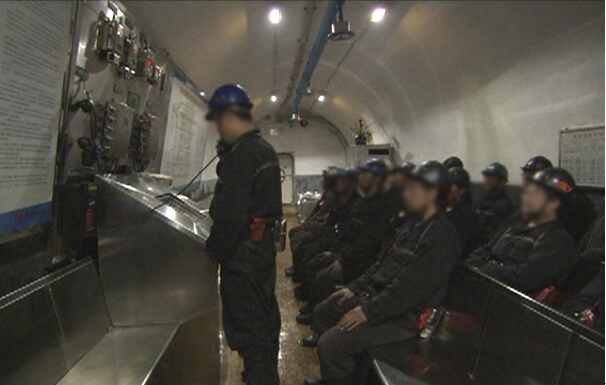

紧急避难硐室内视频监控

        ② 将安全监测数据分析结果进行统计汇总,自动生成生产矿井或集团公司的预警报告:
        ③ 将实时数据分析结果进行报警等级分类,分类结果及依据信息传递给“安全警钟”系统进行报警,同时,也将分析结果传递给“安全避险辅助决策系统”。 报警等级:0级:正常—绿色;  1级:警示—黄色;  2级:严重报警—橙色; 3级:紧急报警—红色

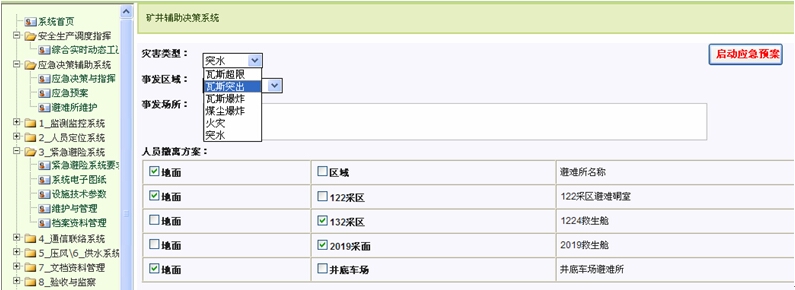

        (2)辅助决策系统
        安全避险辅助决策系统的主要功能:
        决策内容:是否是全矿井灾害或矿井区域灾害;
                             是否启动应急预案执行系统,立即撤人。
        决策依据:报警类型(瓦斯、水、火、煤尘、顶板);
                             矿井报警等级; 报警区域范围; 矿井安全监测总体状况。

        (3)预案执行系统

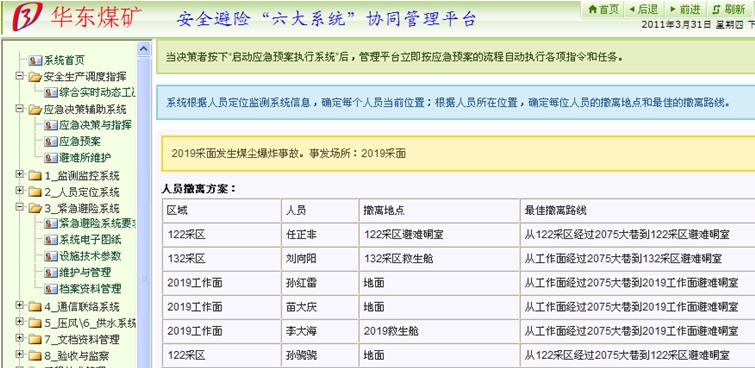

        当决策者按下“启动应急预案执行系统”后,管理平台立即按决策依据,自动启动对应的应急预案的流程,自动执行各项指令和任务:人员撤离路线分析:系统根据人员定位监测系统信息,确定每个人员当前位置;根据人员所在位置,确定每位人员的撤离地点和最佳的撤离路线。
         报警撤离信息发布:将报警撤离命令、各位人员撤离的地点和最佳的撤离路线信息传递给通信联络系统进行信息发布(如广播系统、小灵通),使每个人员立即接到警撤离命令及本人的撤离的地点和最佳的撤离路线。
        抢险救护预案指令发布。

        (4)应急救援调度指挥辅助系统
        在“六大系统”没有崩溃的情况下,协同管理平台可以实时展现应急预案的执行情况,包括:人员撤离情况,当前井下人员三维分布,井下有害气体分布情况、“六大系统”运行状态等。也可以根据需要添加新的动态信息,为抢险救护指挥提供最新信息支持。
        (5)紧急避险演练与培训系统
        在日常生产管理过程中,“六大系统”协同管理平台又是理想的紧急避险演练与自我检查系统。从模拟各种灾害(瓦斯、突水、火灾等)开始,到紧急避险指挥决策、应急预案执行情况、人员撤离情况,“六大系统”运行状态等,在协同管理平台中都可以实时地展现出来,从而发现存在的问题和提出改进措施,使“六大系统”在紧急情况下发挥最大的功效。
        在日常职工安全技术培训中,使用协同管理平台展现井下的实际环境和紧急避险方案,使职工更容易了解和掌握安全紧急避险的过程和要点,达到最佳的技术培训目的。

        (6) 资料管理系统
        按《煤矿井下安全避险“六大系统”建设完善基本要求及检查验收暂行办法》要求,对“六大系统”相关信息和资料进行分类管理。为矿井安全避险“六大系统”工程项目的验收和监督管理服务。
        资料内容包括:设计资料、图纸,应急救援预案,岗位责任制与值班制度,值班、操作和维护人员的配备、培训情况,系统运行和管理资料,设备设施检测检验报告,设备供应单位和施工单位资质证明材料等
        ● 三维、二维图形分类管理:

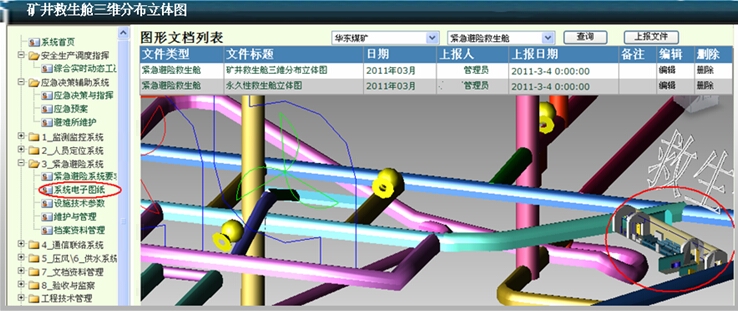

         协同管理平台对“六大系统”所有相关的三维、平面图形进行分类管理,如避险硐室、救生舱在矿井中的三维立体分布及其立体图、设计图等,通过平台在浏览器中可直接查询和使用三维图和平面图,不需安装大型图形软件,操作简单、使用方便。

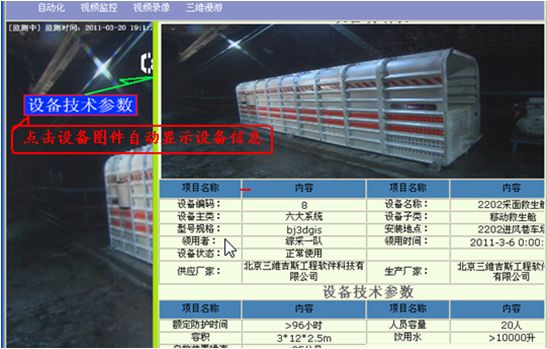

         “六大系统”装备信息管理   在图中点击设备图件,自动显示设备的各种信息,包括:设备类型、规格型号、生产厂家、技术参数、使用单位等

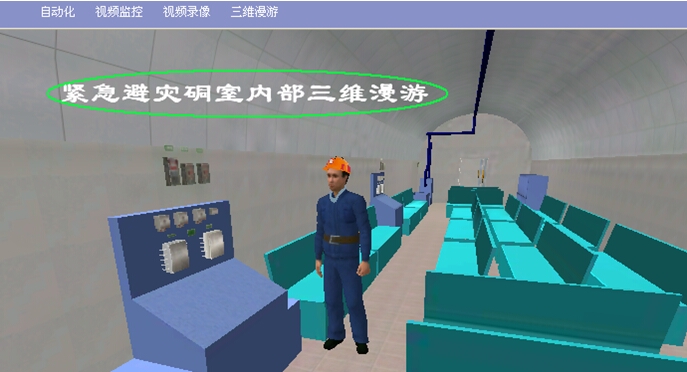

点击图形在线三维漫游
(点击图片在线三维漫游,使用光标和键盘←↑→↓键控制人物方向)

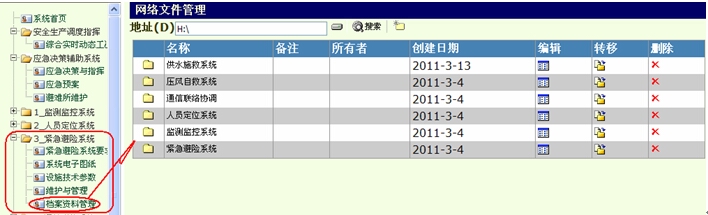

        ●文档资料管理(有权限控制)  以目录、文件夹方式分类管理,以不同文档文件方式(如word文件、电子表、图形文件等)保存。查询权限可控制到某一单位或具体某一个人。

        (7)验收与督察管理系统(质量标准评价系统)
        按照《煤矿井下安全避险“六大系统”建设完善基本要求及检查验收暂行办法》要求对矿井“六大系统”建设完善的情况进行系统内部的检查或评价,有利于矿井自身对“六大系统”的管理、维护。
        该系统的功能可用于:
                 ♦ 矿井“六大系统”建设完善工程项目的自身检查、预验收;
                 ♦ 上级主管单位对矿井“六大系统”建设完善工程项目验收;
                 ♦ 上级主管单位对矿井“六大系统”建设完善工作的监督监察。
        可见,三维矿山安全避险“六大系统”协同管理平台可实现矿山安全避险“六大系统”的规范管理、综合利用,最大限度地发挥“六大系统”整体安全避险功效。
