重大技术突破、国际首创: 矿井水灾事故应急救援与应急演练 辅助决策系统




  》矿井水灾事故应急救援与应急演练 辅助决策系统


三维吉斯公司经过多年研究,利用本公司研发的三维地理工程信息系统的独特功能,成功研发出国际首款矿井透水淹井过程三维仿真分析软件。经过物理实验的验证,三维仿真分析结果与物理实验结果一致。

通过对矿井透水淹井过程分析,可确定井下无水区域,连接人员定位系统得到人员分布位置,可确定被困人员生存情况;提供突水量分析报告、打救援钻孔的风险分析等均可用于应急救援指挥和应急演练,以及人员避灾路线、救生舱位置及应急预案的制定,是应急救援指挥和应急演练的先进技术工具。

系统也可用于管网系统三维管路分析、城市地下排水防涝能力分析等多领域。



该项研究同时获得了2013年国家科技部、北京市科学技术委员会的“科技型中小企业创新基金”资助。已在生产矿山和科研院校中应用

该系统成果被推荐在第八届中国国际安全生产论坛上与国内外专家交流

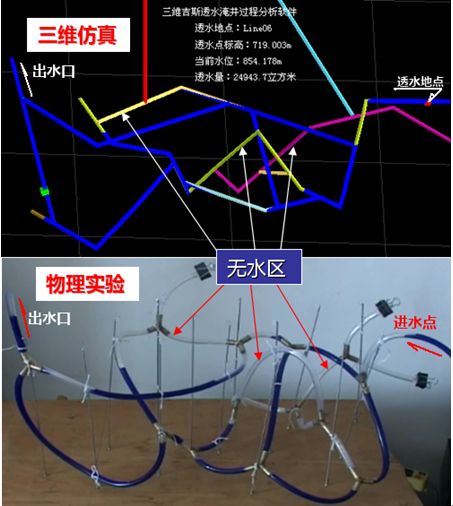

三维仿真分析结果与物理实验结果一致

      功能:

  1. 导入地理、工程数据,快速建立矿井井巷工程三维数字立体模型;
  2. 按水流自然规律,三维全真分析矿井任何地点发生透水时的淹井全过程,动画显示水流方向、实时水位及淹没范围、有水区域及进水量;

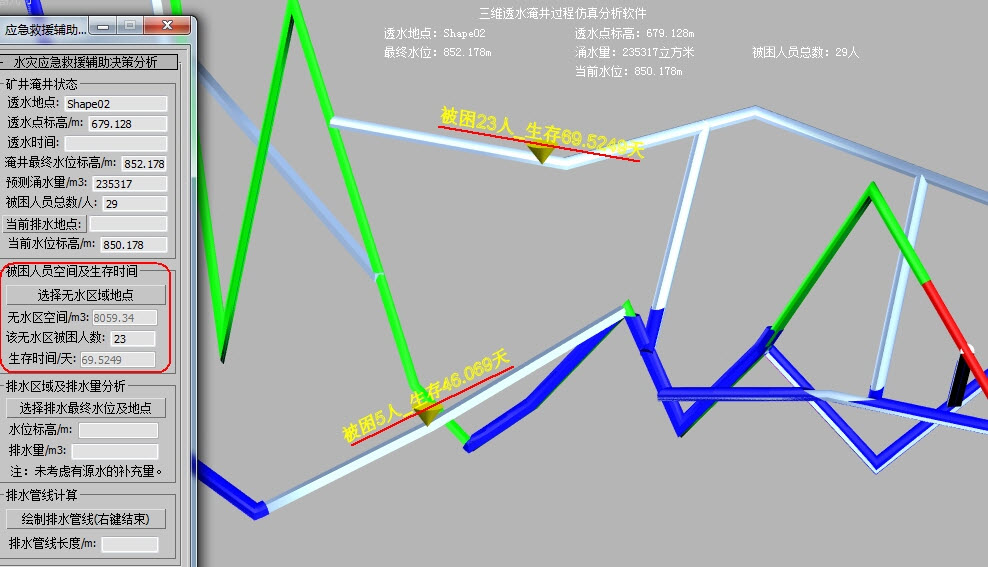

  3. 集成人员定位系统信息,立体展现无水区及其人员分布,分析无水区氧气量,计算被困人员生存时间分析;
  4. 最佳的救援排水管线布置及其长度计算;
  5. 根据救援区域排水地点及水位,自动计算解救人员所需的排水量及排水后相关区域的水位变化;
  6. 打救援钻孔对无水区及其被困人员生存的影响,最佳的救援钻孔位置分析;
  7. 救援过程中,各地点水位变化三维显示,为救援指挥提供实时的井下水情;
  8. 透水应急预案中人员避灾线路分析;避难硐室及救生舱布置地点分析;

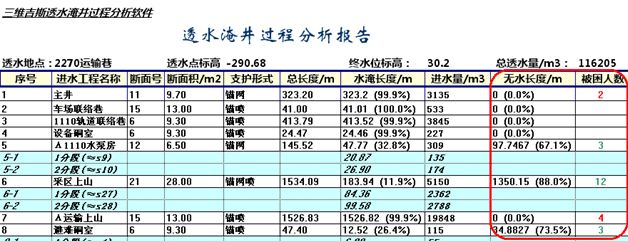

  9. 自动生成分析报告(如下图),给出每条巷道进水量和被困人员数据,便于救援决策;
  10. 可在任意地点设置密闭墙,密闭墙具有“通”和“封闭”两种状态,便于试验分析;
  11. 不参与分析的井巷工程可将其隐藏,不必删除,使用非常方便。


该系统的作用
       1、为水灾事故应急救援提供辅助决策的关键信息:

  • 矿井淹井范围和无水区域范围;
  • 井下被困人员的生存情况、生存时间及人员分布;
  • 矿井涌水量及营救人员需要的排水量;
  • 最佳的救援钻孔位置以及救援钻孔穿透后释放气压对被困人员生存的风险分析。
  • 提供三维可视化的矿井淹井状态,便于对灾害的评估,用于指导救援行动。
  • 作为应急救援信息平台,将救援抢险过程中的实时信息,如井下水位的变化、救援队伍的行动和进展等信息展现在三维矿井模型中,便于现场救援专家、调度指挥人员实时掌握综合信息,展开更有效的救援行动。

   2、在矿井水灾应急救援演练中的重要作用:

  • 实现对透水灾害严重程度的评估,使应急救援演练工作布局更合理、有效。
  • 确定重灾区,使应急救援演练方案更具有针对性和实效性。
  • 根据无水区域,确定人员避灾路线。
  • 根据仿真分析报告,展开更有效的救援活动。
  • 用于矿井排水系统设计方案的优化,减少淹没范围,增加安全区域范围。

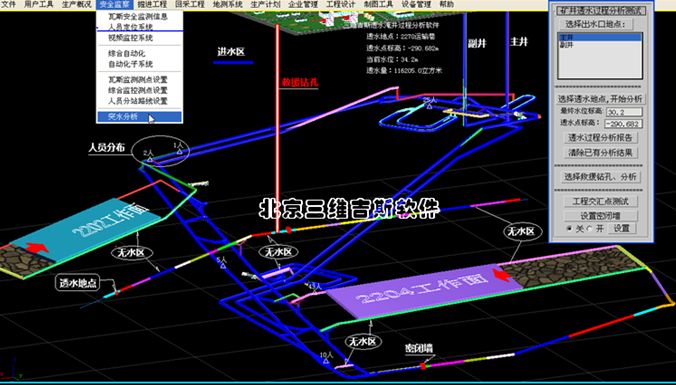

系统在矿井水灾应急演练中的应用实例

目前,国内也出现过一些透水淹井过程分析软件,但都是不正确的分析软件,不可用于实际分析。
以下提供一种判断和鉴别透水淹井过程分析结果是否正确的简单方法

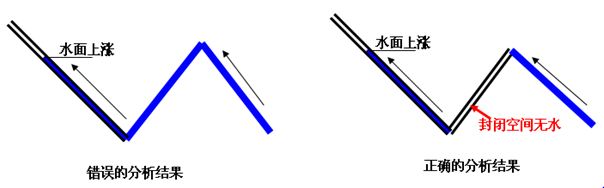

(1) 水面由最低处往上涨,如果是独头或封闭的巷道,水面不能上涨;

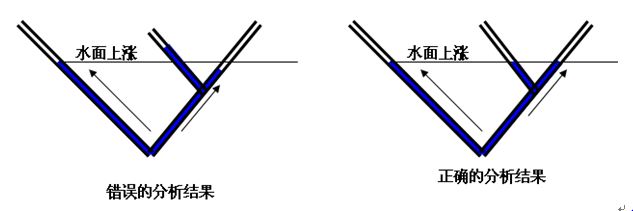

(2) 相互贯通的同一水域中,各处水位高度相同、同时上涨;
