三维工程设计系统

        三维吉斯三维矿山辅助设计系统由三维工程数据库、三维建模图形平台组成。三维立体图形处理与显示功能强大,适合于矿山、城市、地下工程、石油、水利等行业的工程建设三维数据存储、处理分析、三维建模,特别适合涉及地理地形与地下工程的三维设计与建模。
        系统的特点:(1)支持DWG格式的图形导入;(2)从图形中采集数据(可采集导入的DWG图中的线条数据到数据库);(3)由数据自动绘制三维立体图;(4)生成的三维立体图可进行任意角度、任意方位的剖切;(5)可导出3dsmax的max和3ds文件格式,用于三维漫游、三维游戏制作平台;




(6)可将平面导线图转换为三维工程实体图,三维工程实体图也可转换为平面双线工程图或导线图。(7)三维工程图形文件可加入设计单位和设计者的信息,没有通过身份认证,无法打开图像(图形加密功能);(8)与三维工程设计辅助系统结合使用,可完成矿山、城市地下工程、管网工程、石油、水利等行业的工程三维建模。
         应用领域:设计单位、科研院校、矿山企业、城市规划、石油化工企业、水电工程等。
         特殊功能:

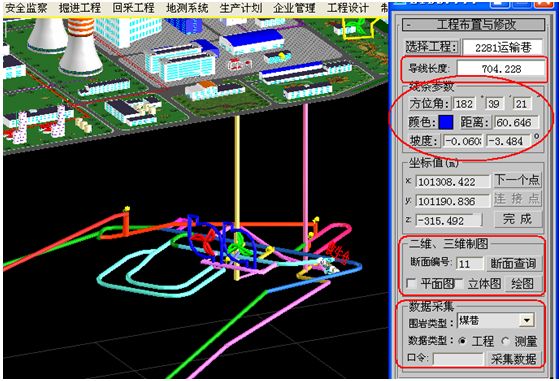

         1、 三维导线设计:(1)导入DWG、DXF格式的平面导线,加入点标高生成三维立体导线;(2)根据方位、距离、坡度数据自动生成三维导线,自动计算各点三维坐标、导线总长度、任意线段间的三维距离、坡度和方位;(3)选择工程断面,自动生成含断面的三维工程实体图,自动计算总工程量或开挖量;(4)调用数据库中的三维导线坐标和断面数据,自动生成三维工程实体图(如用地测数据库中的数据,1分钟自动生成全矿井的井巷工程立体图)。



         2、地形表面工程布置设计(如沿起伏地形表面设计公路、沟渠、布置管线、沿煤层布置巷道、最佳煤层瓦斯抽放巷设计等):设计者只需绘出平面导线,系统自动将导线投影到起伏的地形表面上,生成沿地形表面起伏的三维立体导线;选择断面后,自动生成三维公路、沟渠、管道、煤层巷道等;自动生成各点三维坐标、自动计算总长度、总工程量或开挖量;其数据可自动采集到数据库存储。

         3、回采工作面设计:(1)点取进风巷、回风巷、开切眼、停采线和煤层,自动从煤层体中切割出回采工作面体,自动计算工作面的技术参数:走向长度、工作面长度、平均厚度和倾角、体积、储量等。

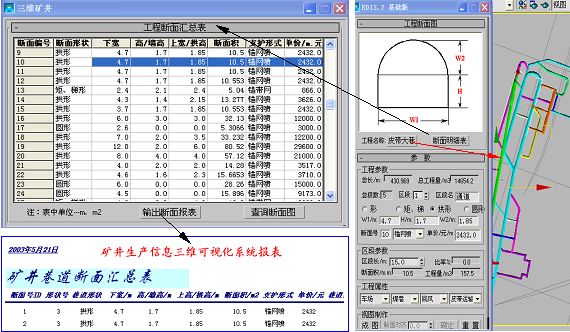

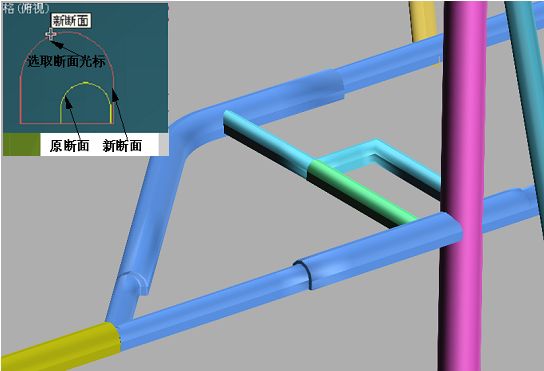

         4、选择断面编号即可生成三维工程立体图。

         5、整体工程统计和预算:根据选择的工程,自动计算这些工程的各自的工程量和总工程量,在给定每米工程造价时,自动计算各项工程费用和总工程费用。方便于不同设计方案的技术比较和经济比较。
         6、 空间任意两点间的三维测量与标注、三维工程导线测量与标注:

         7、三维灯光效果调节:系统根据整个三维场景图自动配置灯光,用户可根据观察角度旋转光源,以便达到最佳效果,使用方法非常简单。
         8、工程内部漫游或导出三维图形文件到三维漫游互动平台。
