当前位置:产品信息 >矿井安全生产综合管理三维可视化信息系统

矿井安全生产综合管理三维可视化信息系统

技术特点:
  • 输入日常生产数据,自动改变矿井三维采掘工程立体图,自动进行数据的处理、统计、自动生成报表,并自动发布到“安全生产信息网站”;
  • 只需在三维采掘立体图中点击要查询的采掘工程,系统就会自动显示相关的生产、工程和地理信息,使用方便;
  • 三维动画显示矿井生产系统(通风系统、运输系统、安全线路、排水、供电系统)的线路及其运行方向;
  • 实时监测信息与生产信息有机结合,构成具有综合查询生产、安全、工程、地质、测量信息功能的三维可视化调度指挥系统。
应用领域:

        除了矿山企业外,同样可以应用于需要安全生产管理(调度指挥)的领域,尤其适合于需要与现场实际相符的三维实时显示的安全生产管理和调度系统。如:

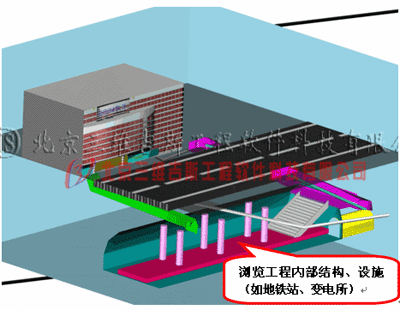

        地下工程、城市管路工程(水、煤气管路)、水利水坝监测工程、化工安全生产、仓储物流管理、大型设备运行过程管理、科学研究(仿真应用)等。

功能简介:
  1. 煤炭生产信息管理
  2.         本系统的“回采工程”管理模块是设置、显示和查询回采工作面的参数、推进状态、储量及回采率等信息,是专为矿井生产信息管理系统设计的。实际上,该模块的功能是把矿井日常生产报表的录入变为生产数据的输入,该数据信息自动更新图形,并存入数据库中,便于随时进行查询和通过三维图形反映矿井的状态。查询的回采工作面时,会将被选中的工作面图形自动移到当前视窗的中央,并显示该工作面最近一次记录的回采状态及其参数。工作面参数是系统自动计算生成,并随回采工作面的推进,自动按煤层条件的变化及工作面的位置进行计算调整

    1

  3. 掘进工程施工管理
    特点:
    • 在一项工程中,可以设置多个掘进施工工作面;
    • 在工程长度范围内任一节点上都可以作为施工工作面的起点,并且施工方向可以是正、反向;
    • 可以记录、查询和显示任一掘进工作面的施工进尺、方向、工程量;掘进工程信息包括:工程类型(回采、准备、开拓和基建四类),工程总长度、已施工长度(该工程所有掘进工作面累计进尺的总和)和尚未施工长度。掘进工作面信息包括:查询掘进工作面的编号、掘进施工队名称、施工日进尺(m)和累计进尺(该掘进工作面的累积进尺)。改变掘进头编号,可以查询各掘进工作面的施工进展情况。

    1

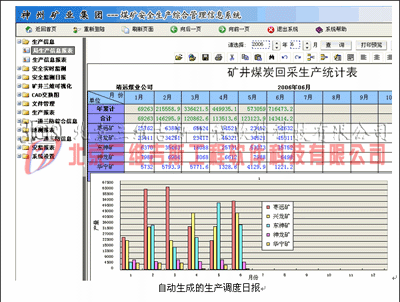

  4. 生产信息的存储、处理、统计、自动生成报表
    • 矿井生产的日常数据输入到系统中,除了能自动改变矿井三维采掘工程立体图以外,系统还将生产数据存储到数据库,自动进行数据的处理、统计、自动生成报表,并自动发布到“矿井安全与生产综合信息网站”上。
    • 系统自动生成的报表包括日常生产日报、月报和年报,如矿井生产调度日报、原煤产量构成、原煤生产实物劳动效率、回采工作面指标、巷道掘进进尺、掘进工作面指标利用、采掘工作面特征报表等。填报这些报表往往要花费大量的工作时间,而且报表中的数据互不关联,不便于修改和查询。本系统采用数据库对日常生产信息进行管理,百分之九十的报表内容可以自动生成,用户可以查询任何一天的矿井的生产情况(包括三维采掘立体图及报表形式)。
    • 各种生产报表格式是基于原煤炭部在全国煤炭系统中制定的安全生产报表及统计报表,因此,这些报表基本可以满足各集团公司及生产矿井的需要。对于企业有特殊要求的一些报表,可以进行专门的定制。

    1

  5. 安全与生产综合调度管理及其三维可视化
    • 矿井安全生产总体状态查询
    •         “矿井安全生产总体状态”模块的功能可以让用户快速从矿井三维采掘工程立体图中了解当前矿井安全生产的总体状况。该模块的视图显示与信息查询功能强大,能通过三维视图直观地了解矿井的生产状态(各回采工作面的位置、各掘进工作面的位置),调整查询时间可以查询过去任一时期矿井的总体状况。

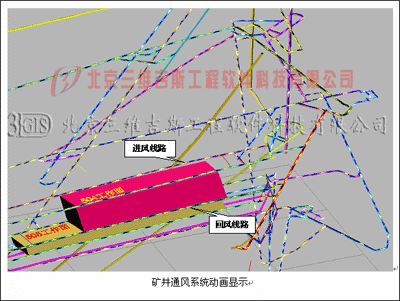

              系统可以三维显示矿井各生产系统(通风系统、运输系统、安全线路、排水、供电系统)的线路及其运行方向,例如,通风系统的进风、回风方向及路线。如果单击“动画”按钮,视图中所示的系统方向标识将沿系统的路线运动,从而更清楚地了解生产系统的状态。

              考虑到煤矿各部门工作人员对计算机的操作水平不同,系统提供了“自动查询”功能。使用这一功能时,只需在三维采掘工程立体图中点击要查询的工程图形(如回采工作面或巷道),系统就会自动将该工程的相关信息显示出来,使用非常方便。

      1

      1

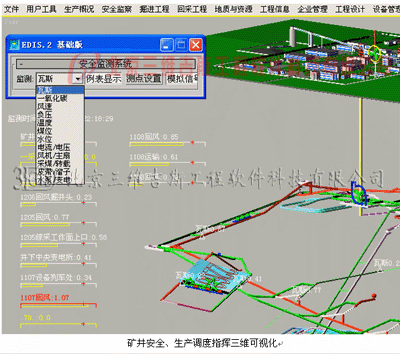

    • 安全、生产调度指挥三维可视化
    •         系统可以将安全监测的测点及设备直接在三维矿井视图中标出,由于三维矿井视图与矿井井下的实际场景一致,并且随生产的发展,自动更新采掘工程三维图形。因此,实现了安全监测与生产状态的实时、动态显示,非常适合安全生产的调度指挥。

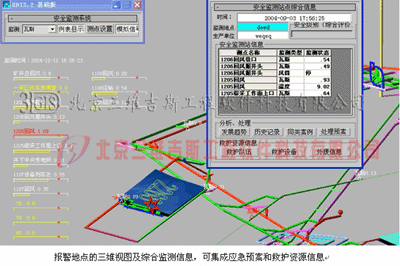

              在矿井安全生产的调度指挥三维立体视图中,当某一测点报警(如某工作面瓦斯超限报警)时,点击该测点,便可将报警场所的综合监测信息(如:工作面瓦斯、风量、设备运行状态、生产单位名称及人数)立即显示出来,同时,三维矿井视图也自动切换到报警地点的区域,并闪耀显示报警地点位置。安全管理人员可以根据报警地点的综合监测信息,很方便地查询该区域生产、地质、工程信息,通过综合各方面的信息进行处理决策。

              在矿井安全生产的调度指挥三维立体视图中还可以集成各种应急响应预案和救护资源信息,一旦出现应急情况,便可以迅速调用相应处理预案和应急措施,为安全生产调度指挥和抢险救护提供决策依据

    1

    1

    1
